DANGER 50Hz
Comment supprimer les champs électriques durant la phase de sommeil
Danger 50Hz est un article expliquant réduire le champ électrique dans les zones de sommeil. La basse fréquence est une pollution invisible présente dans la majorité des foyers. Pour que la nuit soit réparatrice, le corps humain doit être au potentiel zéro. Le meilleur moyen est de couper les circuits électriques de l’habitation qui présentent une pollution aux champs électriques qui induisent la tension induite dans notre corps qui affecte nos organes lors d’une exposition prolongée.
Comment se protéger des champs électriques la nuit dans une maison ? En coupant les circuits polluants via un contacteur de puissance actionnable à distance.
Ce dispositif est à utiliser lorsque la solution « interrupteur à coupure de champ » (IAC) ou biorupteur est exclue car trop de circuits à couper ou si les circuits à couper consomment un peu de courant en continu, comme les volets roulants électriques par exemple.
Ce système protège également des nuisances de l’électricité sale puisque l’on coupe phase et neutre simultanément.
Cette solution est à mettre en place uniquement après avoir défini, via des mesures sérieuses, les circuits engendrant un champ électrique et donc un courant induit la nuit dans toutes les chambres de l’habitation.

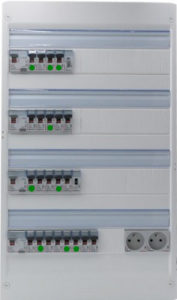

Après le passage du conseiller en environnement électromagnétique ou si vous êtes équipé pour faire les mesures de champ électrique, et que les circuits qui génèrent un champ électrique ont été répertoriés. Dans cet exemple, ils sont représentés avec une pastille verte et sont au nombre de 9.

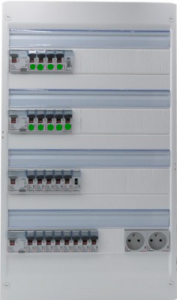

La première étape consiste à regrouper, par votre électricien, les circuits générant un champ électrique dans les chambres sur une même rangée dans le tableau électrique. Dans cet exemple, vu le nombre, ils seront regroupés sur les deux premières rangées.
Les modifications du tableau électrique doivent exclusivement être faites par un électricien qualifié.

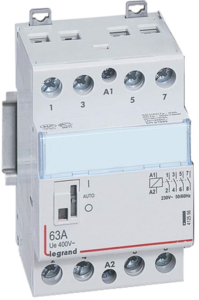

Le contacteur
A présent, on choisit un contacteur de puissance adéquat permettant de couper le ou les disjoncteurs différentiels alimentant les disjoncteurs divisionnaires générant un champ électrique dans la maison.
Les marques les plus connues sont LEGRAND – HAGER – SCHNEIDER ELECTRIC mais tout contacteur adéquat de bonne qualité sera opérationnel. On pourra privilégier la même marque que les autres modules pour respecter l’homogénéité du tableau électrique.
On choisira un contacteur bipolaire lorsque l’on a uniquement un disjoncteur différentiel à couper et un contacteur tétrapolaire lorsque deux disjoncteurs différentiels sont à couper.
Concernant les contacteurs de puissances, il en existe « à manette ou avec commande manuelle » et « sans manette ou sans commande manuelle ». Cela consiste à pouvoir l’actionner manuellement si un jour la commande n’est plus fonctionnelle.
|
Par ailleurs, il existe des contacteurs « silencieux ». Cela dépend de l’endroit de votre tableau électrique dans la maison. Contacteur classique : <= 50dB à 1cm et <=30dB à 1m Contacteur silencieux : <= 320dB à 1cm et <=20dB à 1m Toutes ces options conditionnent le prix évidement. On privilégiera des contacteurs avec des contacts à fermeture « F ». La bobine sera sollicitée en journée et en repos la nuit. |
 |

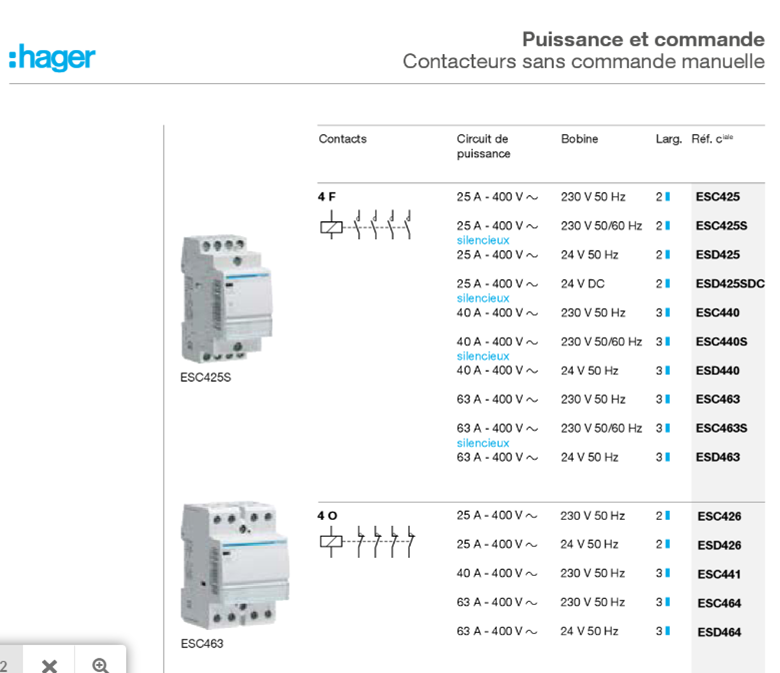

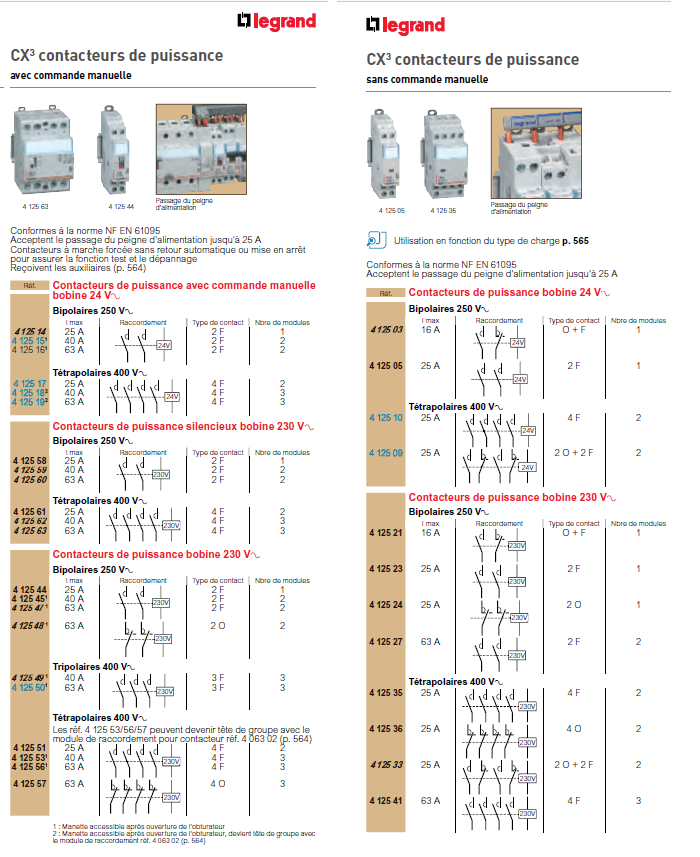

La tension nominale du circuit de commande devra impérativement être en 230V. La puissance dissipée par contact est de 3.5W. Il est donc à noter que la mise en place d’un contacteur consommera 2.4kW/an pour un 2 pôles et 5kW/an pour un 4 pôles. Voir fiches techniques et référence en annexe.
L’émetteur
La commande se fera par un interrupteur sans fil positionné par exemple au niveau de la table de nuit. Le principe est d’appuyer sur cet interrupteur le soir avant de s’endormir pour couper les circuits qui émettent un champ électrique et d’appuyer à nouveau dessus le matin au levé pour remettre du courant dans la maison.
Il existe des interrupteurs sans fil une position qui permettent, avec une pression, de couper les deux rangées du tableau électrique.
Il est également possible de choisir deux contacteurs bipolaires, chacun connecté sur une rangée et de choisir un interrupteur sans fil deux positions pour couper une rangée indépendamment de l’autre. Cette solution est également à utiliser si le calibre de la puissance du contacteur est plus faible et permet uniquement de couper une seule rangée à la fois.
Il existe des interrupteurs sans fil à pile et d’autres fonctionnant avec l’énergie cinétique de la pression. Par expérience ceux fonctionnant sans pile sont plus bruyant lors de l’appui car une course et une énergie sont nécessaire pour envoyer l’information au récepteur. Cela est à prendre en compte si on l’actionne et que les autres occupants sont déjà ou encore endormis.
Le récepteur
Il en existe de toutes marques et à tous les prix. La caractéristique principale étant que la sortie puisse piloter la commande du contacteur. Le standard de ces récepteurs étant une sortie de quelques ampères, cela est amplement suffisant.
Protection récepteur
Il est conseillé de protéger l’alimentation du récepteur par un disjoncteur 2A
Référence HAGER : MFN702 – Référence LEGRAND : 406771

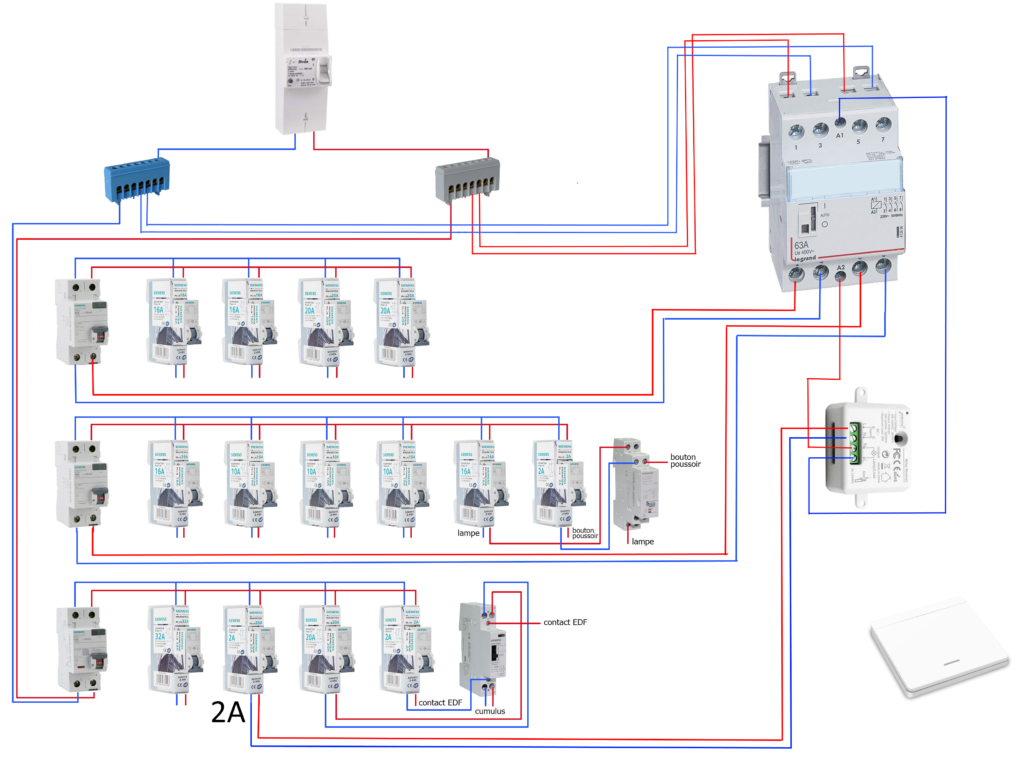

Schémas de câblage
Dans cet exemple, les deux premiers disjoncteurs différentiels sont pilotés par le contacteur de puissance.
Le troisième reste toujours alimenté. (Congélateur, chauffage, réfrigérateur, chauffe eau …etc)

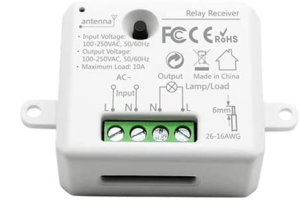

Exemple de récepteur :
Micro-Module radio télécommandable ON / OFF sans fil 433MHz 2500 W
DieseRC Mini commutateur sans fil récepteur de télécommande RF 2500W 10A
https://www.amazon.fr/dp/B099ZTRQ69/ref=twister_B09DVK9W57?_encoding=UTF8&psc=1

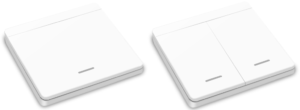

Exemple de d’émetteur :
Interrupteur sans-fil de commande de module télécommandable
DieseRC Interrupteur d’éclairage sans fil, interrupteur de sécurité de l’émetteur RF et contrôleur de récepteur 10A, installation facile pour lampe jusqu’à 1500W
https://www.amazon.fr/dp/B099ZTRQ69/ref=twister_B09DVK9W57?_encoding=UTF8&psc=1
Vous pouvez télécharger ce petit tuto en PDF ici : Comment couper les circuits avec un contacteur – ONDIAG 2022
